一體化凈水設備廠家，專業農村小型自來水廠（村鎮集中供水）水處理系統設計方案供應商

一、方案設計總則

（一）一體化凈水設備廠家，適用于農村生活飲用水（飲水鞏固提升工程）項目，并提出系統功能設計、結構、性能、安裝和試驗等技術要求。

（二）一體化凈水設備廠家，符合需方所提出的水處理技術要求，并引用有關水質標準和規范條文。

（三）一體化凈水設備廠家，所設計并提供的產品為符合該項目工程的優質產品。

二、設計基礎

（一）原水水質

一體化凈水設備廠家，進水指標：

1、進水：河流、溪流、水庫等地表水源或部分地下水源（需檢測水樣）；

2、濁度：晴時100~300NTU，雨時800~1300NTU；

3、水溫：3℃~25℃；

4、現有裝置：蓄水池；

5、水質問題：晴時水體濁度超標（內有少量泥沙、雜質）、水色發黃、輕微的異味、細菌超標；雨季時沉淀后水質渾濁發黃，泥沙量大，異味嚴重，細菌超標。

（二）設計依據

1、出水水質標準:《生活飲用水衛生標準》（GB5749-2006）；

2、當規范或標準對某些專用材料不適合時，可采用材料生產廠的相關標準。

（三）設計要求

一體化凈水設備廠家

1、產水用途：用于全村生活飲用+其他用途；

2、設計要求：系統進水量≥100m3/h，進水壓力：0.1~0.4Mpa；

3、系統出水：≥100m3/h（水溫25℃）；

4、出水指標：濁度≤1NTU，檢測后要符合《生活飲用水衛生標準》GB5749-2006相關水質要求。

三、凈水系統設計要求

1、系統要求

根據用戶提供水質、取水情況及產水要求設計。

系統配置和設置完全能夠滿足進水條件要求，以自動、節能、操作簡單、環保、耐用及安全為原則，保證系統長期穩定高效運行。

2、技術保證

一體化凈水系統產水：≥100m3/h

3、工程條件

供水系統：水量100m3/h

供電系統：380v/50hz±5%

（根據乙方統計容量，由甲方提供動力電源送至乙方這指定設備）

四、產品設計及性能說明

一體化凈水設備廠家

1、工藝設計

工藝流程圖：

蓄水池水經進入設備前加入絮凝劑，在管道混合器中混合后進入凈化設備，經過混凝、斜板沉淀、曝氣溶氧、濾層過濾得到清澈的水質，在殺菌消毒后流入蓄水池，完成對原水的凈化。

2、設備配置

設備 型號 數量

一體化凈水設備TH-YYA-100D

(100m3/h) 1臺

管道混合器 1臺

混凝劑投加裝置 XN 1臺

助凝劑投加裝置 XN 1臺

電解法次氯酸鈉發生器 CL-50 1臺

水泵 2臺

（一用一備）用戶提供

獲取方案報價

3、設備介紹

絮凝劑加藥：

為了使濾器能夠更有效的去除懸浮物，提高后續系統的過濾效果，實際加藥量需根據當時水質及絮凝試驗確定。

管道混合器：

為提高絮凝劑混合效果，系統在進入一體化凈水設備進水口附近設置1臺管道混合器，目的是更好的與水混合，保證后續系統的過濾效果，降低水的濁度；

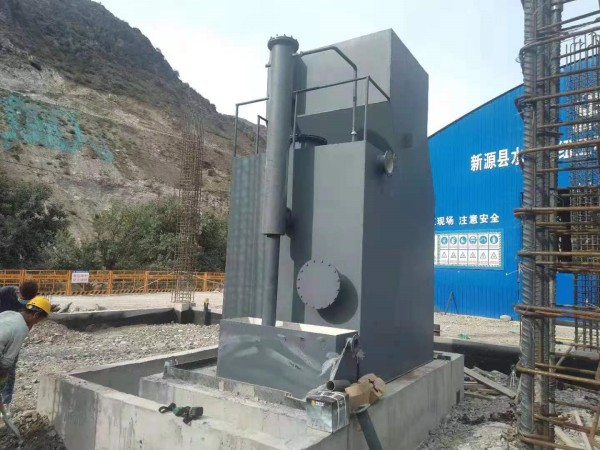

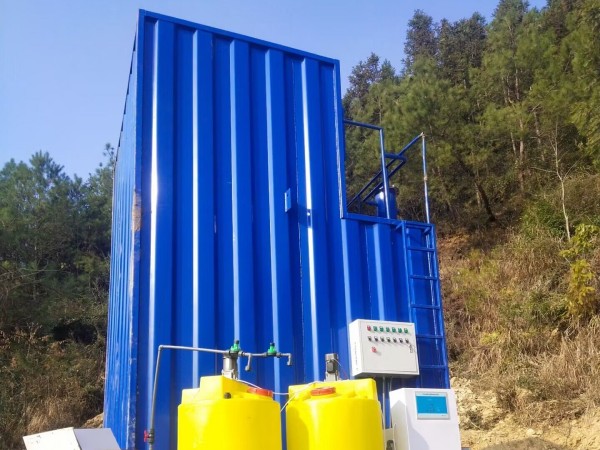

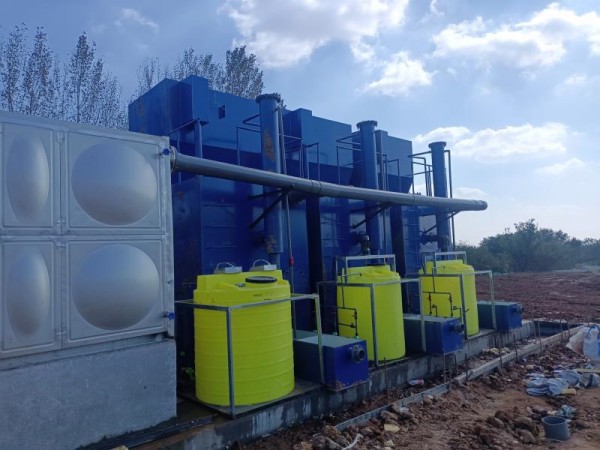

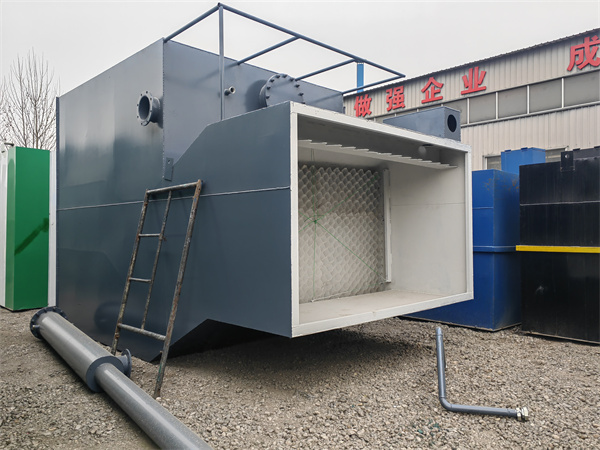

一體化凈水設備：

將絮凝、沉淀、過濾、自動反洗四個過程有機地組合于一套設備內，輔以加藥(混凝劑)、混合、消毒，即可成為一個成套的中/小型凈化水設備。

獨立的過濾系統凈化水質，自動反洗自動排污，凈化效率更高！

只要接通設備外接管道(進出水管、排污管)，設備就能正常過濾出水、自動反洗排污，出水濁度保持0.4~3NTU。

設備工藝特點

(1)混合：由靜態管道混合器進行水力混合；

(2)曝氣溶氧：“瀑布跌水”方式，溢出水中有害氣體，消除異味，溶解氧氣，鮮活水質；

(3)澄清：內置斜板沉淀大顆粒污染物；

(4)過濾：采用3~9層不同介質的天然復合濾料按照不同密度、質量有序排列，截留去污98%以上；

(5)沖洗：虹吸控制反洗時間及頻率，濾層360度清洗，防止濾料層板結；

(6)排泥：采用手動閥排泥。
