自來水廠一體化凈水設備相比傳統濾池設備具有體積小、易運輸安裝、自動運行、自動反洗、無耗能、耐腐蝕等特點。高效去除河水、山泉、水庫等地表水中泥沙、藻類、細菌、懸浮物、鐵錳離子、異味等，廣泛應用于各類自來水廠、地表水處理、農村生活用水、河水飲用凈化。

一、設備概述：

自來水廠一體化凈水設備相比傳統濾池設備具有體積小、易運輸安裝、自動運行、自動反洗、無耗能、耐腐蝕等特點。

高效去除河水、山泉、水庫等地表水中泥沙、藻類、細菌、懸浮物、鐵錳離子、異味等，將地表水凈化成符合《生活飲用水衛生標準》GB5749-2022要求的清潔生活用水。

 二、設備適用水質

1、Ⅰ類、Ⅱ類、Ⅲ類地表水；

2、濁度＜200NTU的原水可直接進入設備過濾；

3、原水濁度＜3000NTU，通過系統設計，處理后達到《生活飲用水衛生標準》GB5749-2022相關水質指標要求。

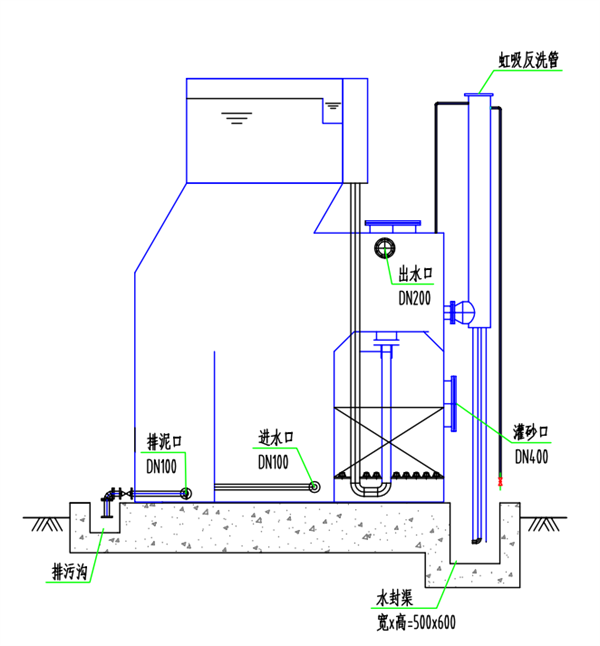

 三、處理工藝流程

原水經提升泵（自流時可取消）進入自來水廠一體化凈水設備前加入絮凝劑，混合后通過進水管進入設備混凝室絮凝，大顆粒絮凝體在斜管沉淀器沉淀，沉淀后的水經曝氣裝置去除異味、有機物，充分融氧后分流進入過濾器，通過多介質復合濾料層凈化水質，出水經二次融氧后消毒在流入蓄水池，完成對原水的凈化。

自來水廠一體化凈水設備，整個過程自動化運轉，不需要人為干預操作，無需專業管理人員，無論各類自來水廠、山區農村、社區都可做到便捷運輸、快速安裝、運行使用。

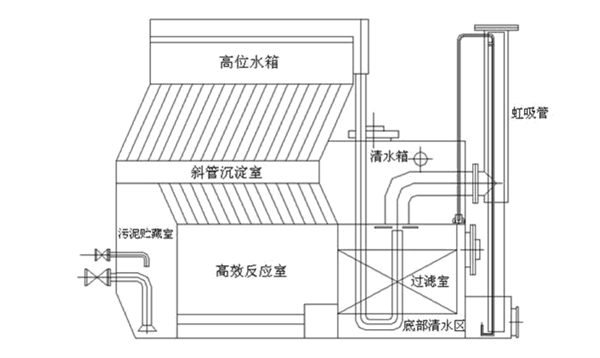

 四、設備凈水過程

自來水廠一體化凈水設備

1、混凝沉淀降低濁度：

水中雜質懸浮物及膠體顆粒在絮凝作用下生成粗大礬花，利于后續固液分離；

礬花水上升至沉淀區自動沉淀，實現初步固液分離，即減輕過濾系統負擔，也可節約反沖洗用水。

2、曝氣充氧活化水質：

模擬“瀑布跌水”方式，水與空氣接觸融入大量溶解氧，與污染物發生氧化反應，去除部分有害物質；

曝氣將水中氨氣、二氧化碳等有害氣體溢出，增強了污染物凝聚效果，有利于后續過濾。

3、高效過濾截留污染物：

水中殘留的細小礬花、顆粒污染物等被復合介質精濾層截留，保證出水濁度0.4~1NTU；

濾層采用3~7種濾料組成的復合濾層，可以將細小固體微粒截留在濾層中，去污率99%以上；

過濾器具有自動反沖洗功能，節省人力操作；配置手動強制反沖洗控制器可手動反洗。

4、自動反沖洗自動排污：

濾層污物增加導致過濾阻力增大，到達設計條件時自動對濾層反沖洗，廢水流到底部污水槽中排出；

沖洗結束后濾層自動排列復位，恢復過濾功能。反洗用水由水箱提供，沖洗強度5~16l/s·m2，歷時3～6分鐘。

 五、設備進出水要求

自來水廠一體化凈水設備

 進水指標：

1、進水：河流、溝渠、水庫、山泉等地表水源或地下水（需要檢測水樣）；

2、適用濁度：100~3000NTU；

3、水溫：2℃~30℃；

4、供電：一體化凈水設備不用電（其他設備如需用電，按照相關要求提供）

 出水標準：

1、出水濁度：0.3~1NTU（根據用戶需求調整）；

2、色度：＜15°；

4、總溶解性固體含量：TDS<200PPM；

6、出水標準：符合《生活飲用水衛生標準》（GB5749-2022）相關指標要求；

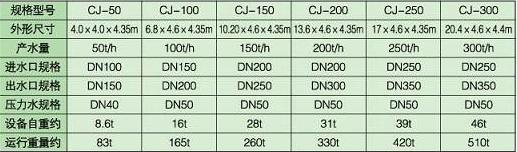

 六、主要技術參數

原水濁度：≤1500毫克/升，短期可達3000毫克/升

出水濁度：≤1NTU（特殊情況≤3NTU）

反應時間：10~20分鐘

穩流區流速：1.8~2.7毫米/秒

沖洗強度：14~16升/平方米?秒

沖洗時間：2~8分鐘

進水水頭：≥8米

七、設備特點

1、不用電 —水力自動化+無壓供水設計，曝氣、溶氧、精濾、反洗無電力運行，用電成本可減少90%以上；

2、不換濾料 —濾層反洗徹底，濾料不會板結，不需人工清理、更換（使用3~5年后增補少量即可），減少每年濾層清洗、更換相關開支；

3、使用靈活 —設備尺寸小、運輸安裝方便；城鎮、鄉村、山區都可以安裝使用；

4、機型豐富—單臺處理能力3~240噸/小時，滿足各種水量要求；

5、體積小—集絮凝、沉淀、曝氣、溶氧、過濾、自動反洗功能為一體，施工及采購成本減少30%以上；

6、過濾精度高—對泥沙、有機物、懸浮物、鐵錳金屬離子等去除率99%以上，出水濁度可保持在0.4~1NTU（根據用戶需求調整）；

7、操作簡單 —設備自動運行不用電，無需專業人員操作，后期管理及運行成本可減少70%以上。

八、設備出水效果

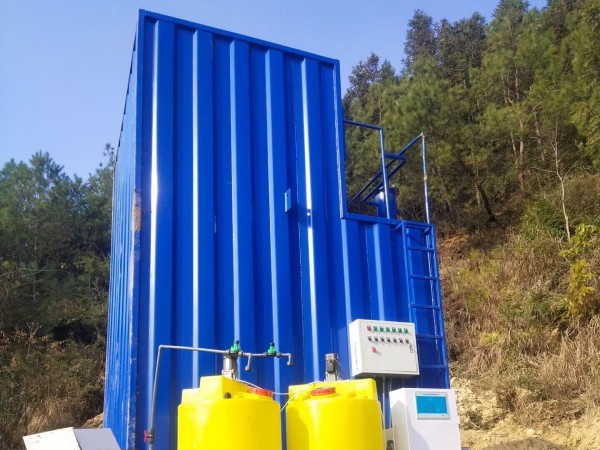

自來水廠一體化凈水設備已在多省份的飲用水項目中得到大量應用，出水經檢測符合《生活飲用水衛生標準》GB5749-2022相關指標要求。

九、操作保養

1、設備在安裝使用時應查看檢驗所有管道接口是否扭緊，不能漏氣、漏水，清除設備內因施工可能留下的雜物，檢驗無誤后按照濾材質量從大到小填裝。

2、調試設備時，先另用管道從濾池上部進水，待水滿后再開機正常進水，每格濾池能自動反沖洗兩次（視濾料沖洗干凈為止），反沖洗正常后，調整進水量，使進水量為設計處理水量的1/3，開啟投藥設備加藥，待設備運轉正常后，將水量調整到設計水量。

3、設備排泥通常每2天操作一次，雨季時每天排泥一次。

4、若設備停用一星期以上，在停用前必須開啟排泥閥和沖洗閥，待設備內泥排干凈后再停用。

5、設備通常一年保養一次，檢查項目主要有進出水裝置、輔助虹吸管、沖洗污泥等。
